Лазерный дифракционный анализатор размера частиц Mastersizer 3000 (лазерный гранулометр) – это универсальный инструментарий для быстрого и точного гранулометрического анализа (измерения распределения частиц по размерам) суспензий, эмульсий и сухих порошкообразных материалов. Широкий диапазон, перекрывающий размеры от миллиметров до нанометров, исключительная производительность и надежные результаты измерения, не зависящие от оператора - все это в исключительно компактном корпусе.
Обзор продукта
технические характеристики

Обзор

Mastersizer 3000 - это последнее поколение наиболее популярного во всем мире оборудования для определения размеров частиц. Сочетание высококлассных инженерных решений и значительных методических наработок компании обеспечивает следующее:

  • Исключительные характеристики лазерного гранулометра в чрезвычайно компактом корпусе
  • Интуитивно понятное программное обеспечение со встроенным модулем экспертной оценки для упрощения Вашей работы.
  • Редактируемая форма отчетов для отображения данных в виде, удобном именно Вам.
  • Быстрое и эффективное диспергирование в жидкости.
  • Быстрое и надежное измерение размера частиц хрупких порошков и порошков, склонных к слипанию.
  • Высокая надёжность результатов анализа, благодаря опыту компании, воплощённому в линейке Mastersizer
  • Оборудование внесено в Госреестр СИ.
  • Оборудование соответствует российским и международным стандартам.
    • ISO 13320:2009 | Гранулометрический анализ. Методы лазерной дифракции
    • ISO 8130-13:2001 | Порошки для покрытий. Часть 13. Гранулометрический анализ методом лазерной дифракции
    • ГОСТ Р 8.777-2011 | Государственная система обеспечения единства измерений. Дисперсный состав аэрозолей и взвесей. Определение размеров частиц по дифракции лазерного излучения

Принцип работы

Mastersizer 3000 для определения размера частиц (гранулометрического состава) использует метод лазерной дифракции. В основе метода лежит измерение угловой зависимости интенсивности рассеянного света, при прохождении лазерного луча через диспергированный образец. С использованием теории светорассеяния определяют размеры частиц, формирующих индикатрису рассеяния, совпадающую с измеренными данными об угловой зависимости интенсивности рассеянного света.

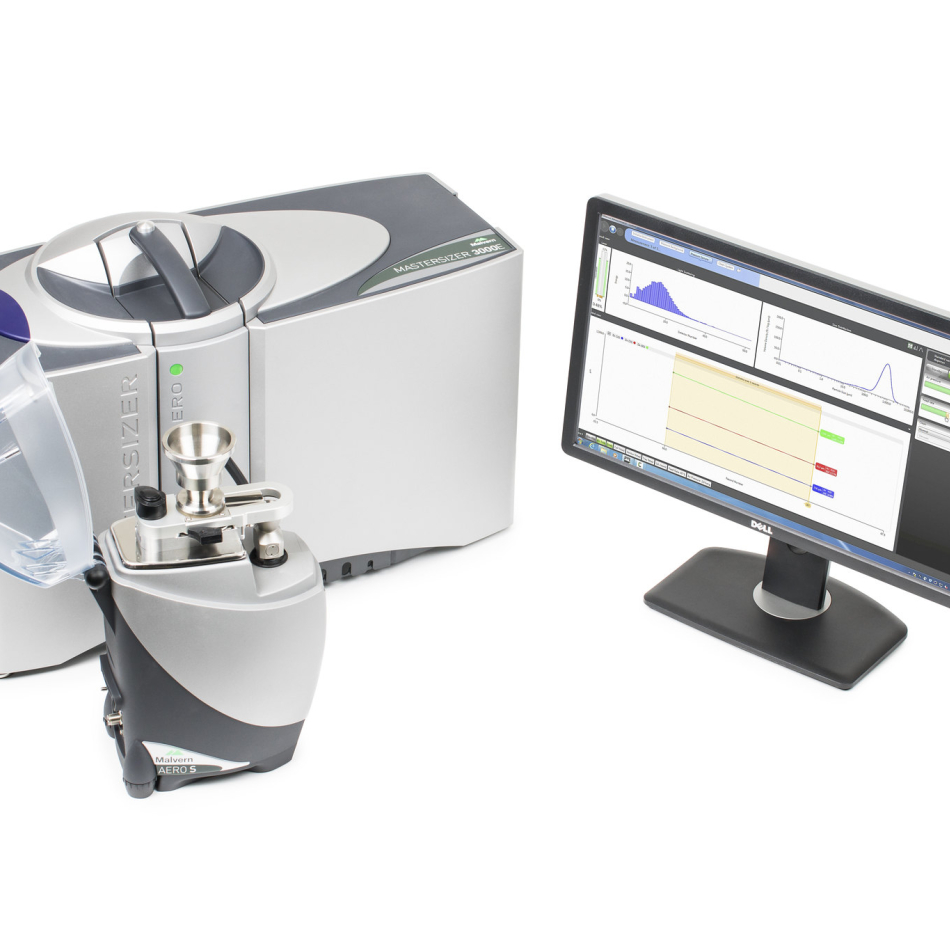

Типичная система состоит из трех основных элементов:

  • Оптический блок содержит измерительную зону, в которой диспергированный образец попадает под луч лазера. Набор детекторов регистрирует интенсивность рассеянного частицами света (от двух источников — красного и синего) в широком диапазоне углов.

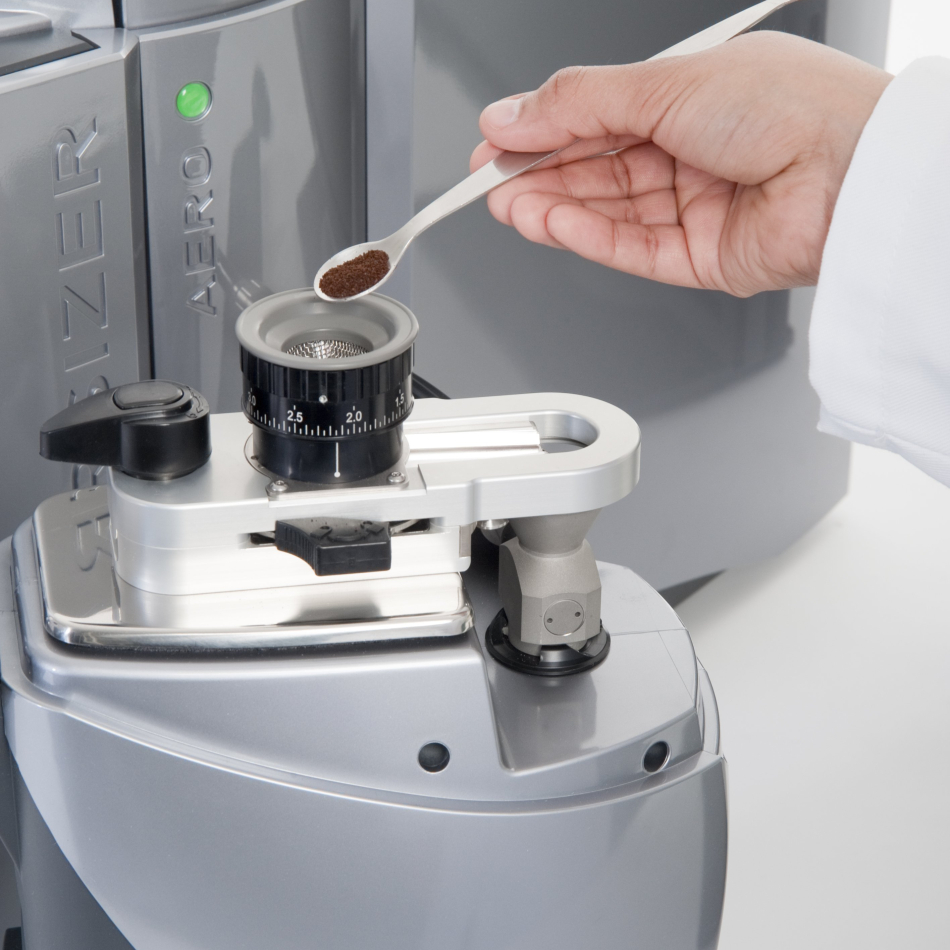

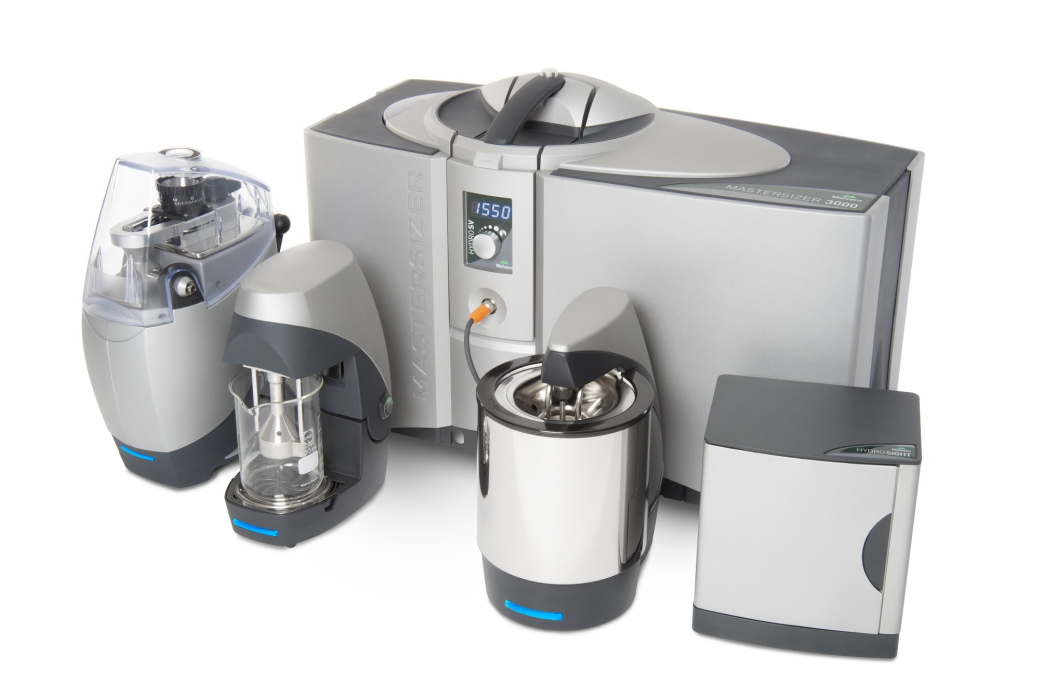

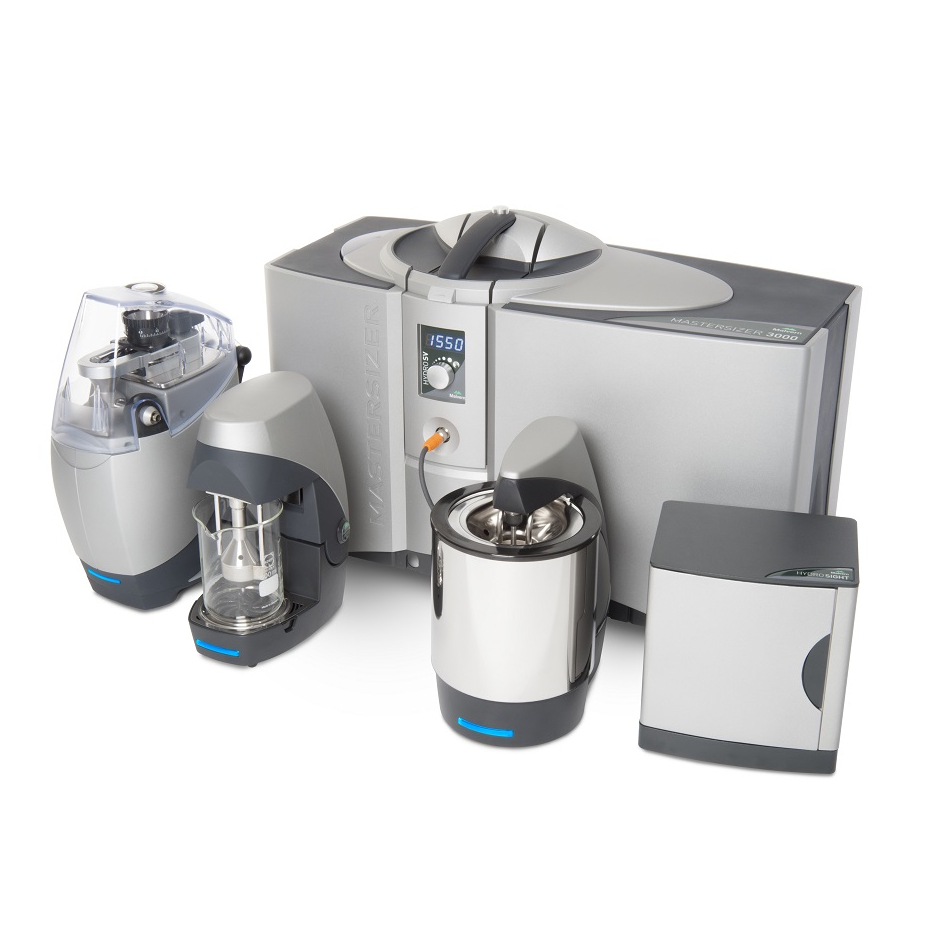

  • Диспергаторы. Для диспергирования и подачи пробы в зону измерения используют серию диспергаторов, позволяющих проводить измерения как в жидкости так и в воздухе. Диспергаторы обеспечивают стабильную, корректную концентрацию должным образом диспергированного образца в измерительной зоне оптического модуля в момент измерения.

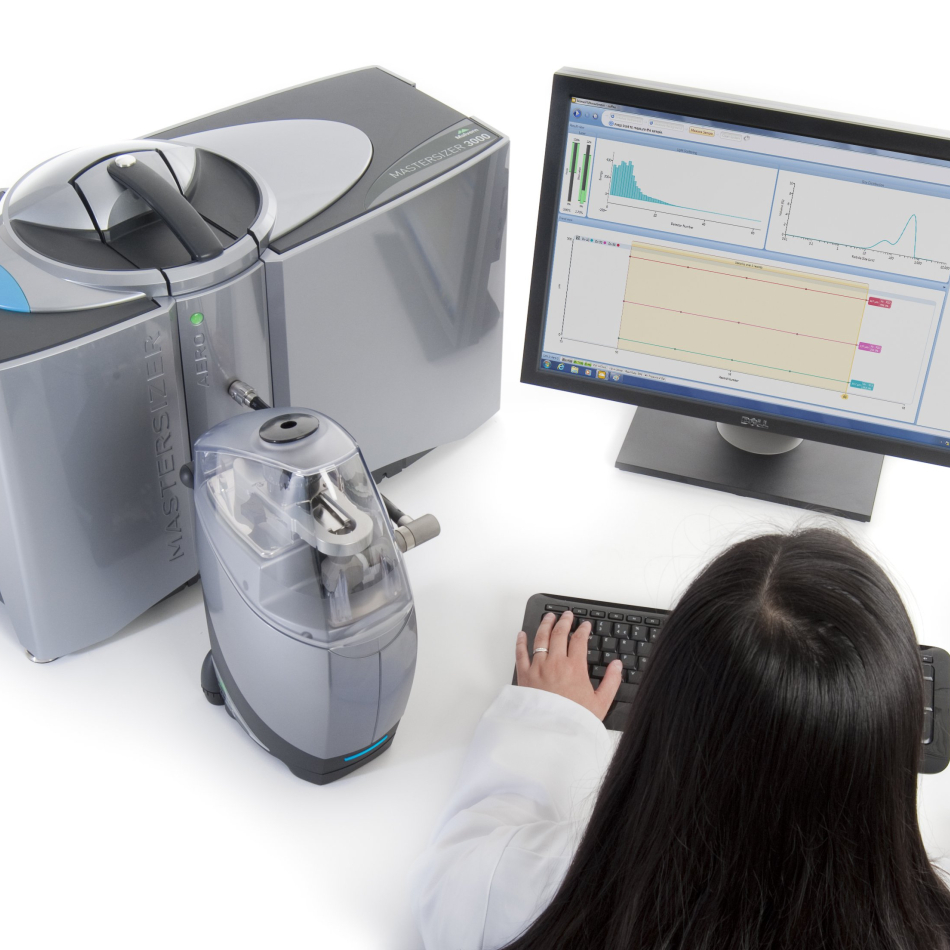

  • Программное обеспечение. Программное обеспечение Mastersizer 3000 контролирует систему в процессе измерения и проводит анализ данных светорассеяния для расчета распределения частиц по размерам. Оно обеспечивает обратную связь во время измерения/отработки методики и возможность экспертной оценки результатов.
Информационная брошюра Видео-демонстрация

Основные параметры

Размер частиц (гранулометрический состав): Суспензии, эмульсии, сухие порошки
Принцип измерения: Лазерная дифракция
Анализ: Теория Ми, приближение Фраунгофера
Частота регистрации данных: 10 кГц
Продолжительность стандартного измерения: <10 секунд
Габариты (Ш, Г, В): 690 мм x 300 мм x 450 мм
Вес: 30 кг

Параметры оптической системы

Источник красного света: Максимальная мощность 4 мВт, He-Ne лазер, 632.8 нм
Источник синего света: Максимальная мощность 10 мВт, полупроводниковый лазер, 470 нм
Оптическая схема: Обратная Фурье кофигурация (сходящийся луч)
Фокусное расстояние линзы: 300 мм

Детектор

Расположение элементов: Логарифмические интервалы
Угловой диапазон регистрации рассеянного света: 0.015 - 144 градусов
Оптическая юстировка: Автоматически

Размер частиц

Размер частиц (гранулометрический состав): 0.01 - 3500 мкм *
Количество размерных классов: 100 (возможна дополнительная настройка пользователем)
Точность:: Лучше чем 1% **
Точность/повторяемость:: Лучше чем 0.5% *
Воспроизводимость: лучше чем 1%*

Программное обеспечение

21 CFR Часть 11: Возможна работа в режиме создания электронных записей/электронных подписей (ER/ES).

Соответствие директивам ЕС

Лазерная безопасность: Класс 1 согласно IEC60825-1:2007 и части 1040 подглавы J главы 1 CFR (CDRH).
Нормативы: Соответствует RoHS и WEEE. Соответствует CE / FCC. Соответствует требованиям европейской директивы на низковольтное оборудование.

Модуль

Источник питания: 100/240 В, 50/60 Гц, 50 Вт (без диспергаторов), максимум 200 Вт (при подключении двух диспергаторов)
Влажность: Не более 80 % при температуре до 31 °C c линейным снижением до 50 % при температуре 40 °C без конденсации.
Рабочая температура (°C): От +5°C до +40°C
Температура хранения: От -20°C до +50°C
Степень защиты от внешних воздействий (IP): IP41B

Примечания

*: Зависит от образца и пробоподготовки
**: Точность определена для среднего размера узкого логнормального распределения. Зависит от образца и пробоподготовки
Патенты: Оптический модуль Mastersizer 3000 защищен патентом US6,778,271 и сопутствующей документацией; GB2,340,932, совместно с патентами, на базе заявок WO2013038161, WO2013038160 и WO2013038159. Hydro MV и Hydro LV защищены EP1167946A2 и сопутствующей документацией.

Технологии

Лазерная дифракция
