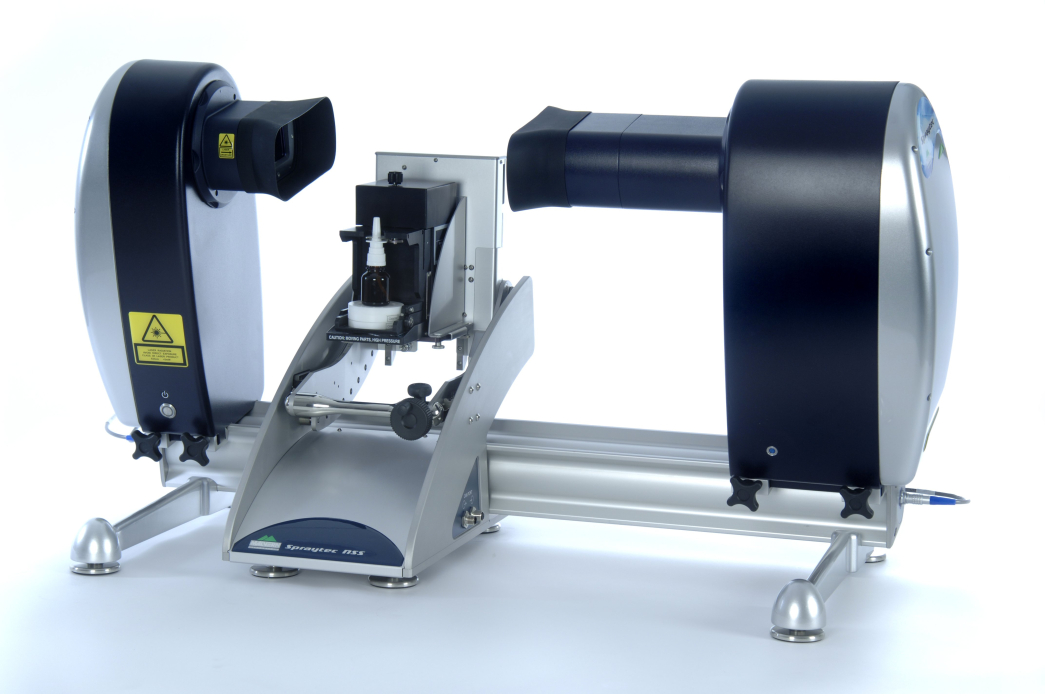

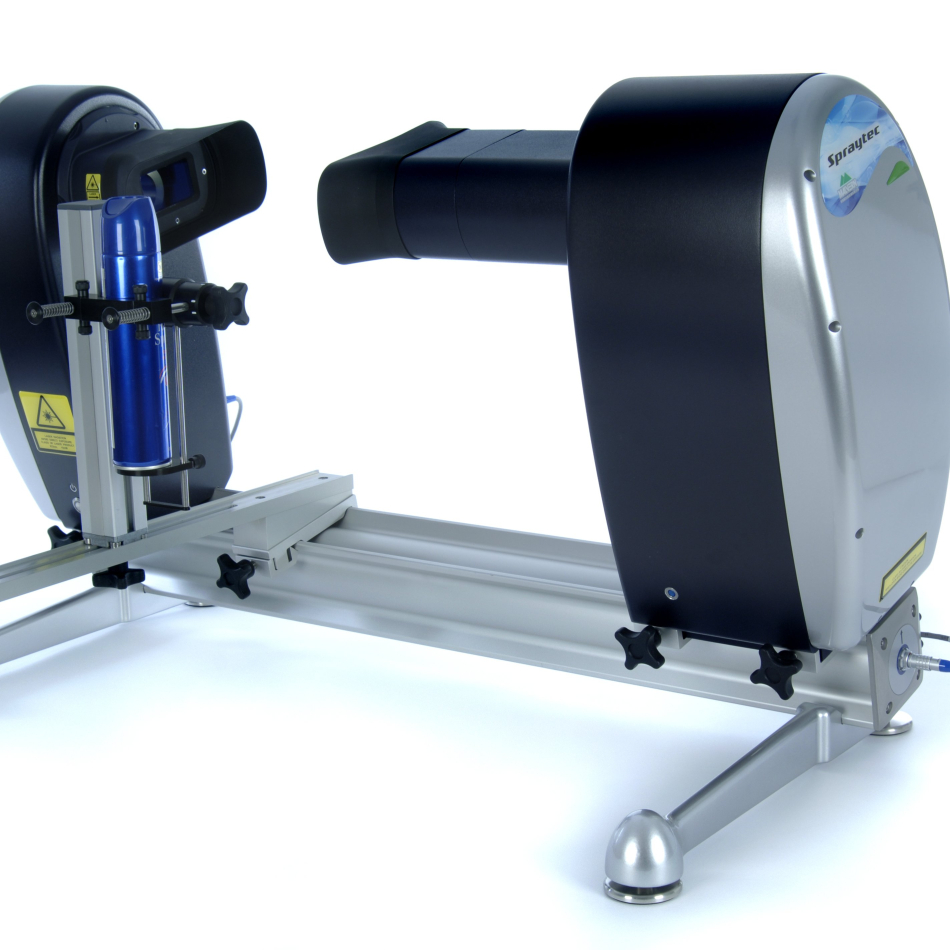

Система Spraytec от Malvern Instruments позволяет в реальном времени проводить измерения распределения частиц и капель спреев по размерам методом лазерной дифракции, повышая эффективность разработки спреев и аэрозолей. Она разработана с учётом уникальных требований для анализа спреев и обеспечивает надёжные и воспроизводимые данные о размерах капель.
Обзор продукта
технические характеристики

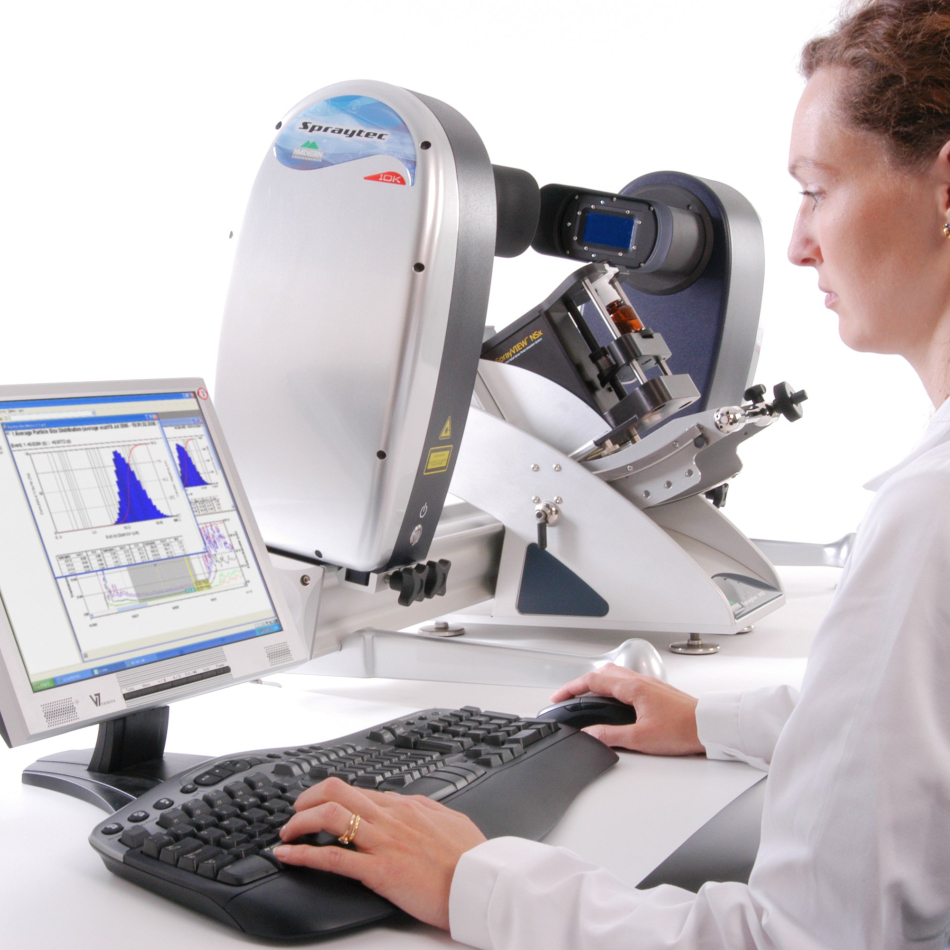

Опираясь на 35-летний опыт работы со спреями, Spraytec предоставляет пользователю данные, необходимые для полного понимания процессов распыления и атомизации. Система обеспечивает:
  • Измерение в широком диапазоне размеров (0,1–2000 микронов) без необходимости в постоянной регулировке оптики.
  • Возможность выполнения до 10000 измерений в минуту, что необходимо при быстрых изменениях размеров капель.
  • Точность результатов измерения независимо от концентрации благодаря запатентованному методу учёта многократного светорассеяния.

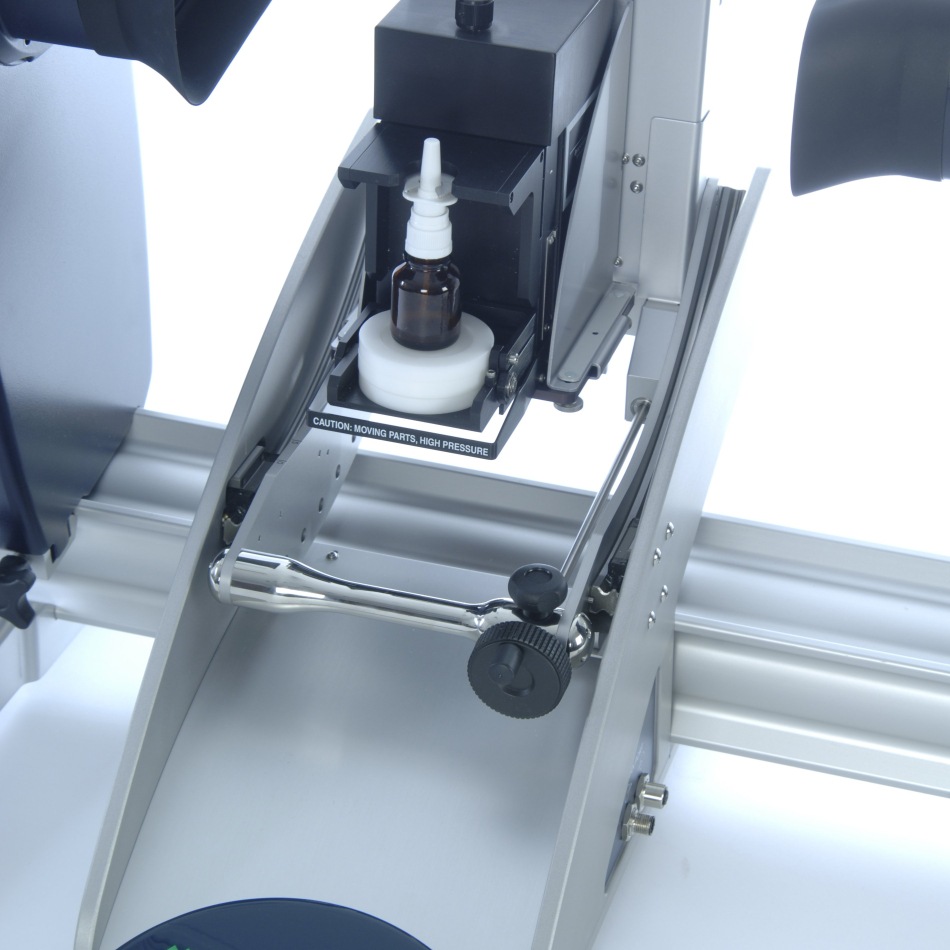

  • Возможность анализа спрея c широким факелом без риска загрязнения оптики.
  • Анализ динамики размера частиц спреев с помощью уникальной опции развёртки результатов во времени.
  • Оборудование соответствует российским и международным стандартам.
    • ISO 13320:2009 | Гранулометрический анализ. Методы лазерной дифракции
    • ГОСТ Р 8.777–2011 | Государственная система обеспечения единства измерений. Дисперсный состав аэрозолей и взвесей. Определение размеров частиц по дифракции лазерного излучения
Информационная брошюра Видео-демонстрация

Основные параметры

Принцип измерения: Лазерная дифракция
Анализ: Теория Ми и приближение Фраунгофера, включая запатентованный метод учёта многократного светорассеяния.
Частота регистрации данных: Скоростной режим: 10 кГц. Режим длительного измерения: 1 Гц.
Максимальная продолжительность измерения: Скоростной режим: 30 секунд. Режим длительного измерения: 60 минут.
Запуск измерения: Внутренний: исходя из уровня пропускания или рассеяния света. Внешний: Исходя из TTL или простого пускового сигнала.
Синхронизация с внешними устройствами: Посредством 2 выходных ТТЛ-сигналов триггера

Параметры оптической системы

Источник света: Гелий-неоновый лазер, макс. мощность 4 мВт, длина волны 632,8 нм
Оптическая схема: Прямая конфигурация Фурье (параллельный пучок)
Фокусное расстояние линзы: 300 мм и 750 мм
Диапазон измерения: 150 мм при размере частиц 0,5 мкм с увеличением диапазона до 1 м и более при размере частиц свыше 5 мкм

Детектор

Расположение элементов: 36-элементная матрица с логарифмическими интервалами
Угловой диапазон регистрации рассеянного света: 0,015–17 градусов**
Оптическая юстировка: Автоматическая

Характеристики анализа размеров частиц

Размер частиц (гранулометрический состав): Линза 300 мм: 0.1 – 900 мкм (Dv50: 0.5 – 600 мкм). Линза 750 мм: 2 – 2000 мкм (Dv50: 5 – 1600 мкм).
Точность:: Лучше 1 %***
Повторяемость: Лучше 1 %***
Воспроизводимость: Лучше 1 %***

Программное обеспечение

21 CFR Часть 11: Возможна работа в режиме создания электронных записей/электронных подписей (ER/ES).

Соответствие системы требованиям стандартов

Лазерная безопасность: Класс 3R согласно IEC60825-1:2007 и части 1040 подглавы J главы 1 CFR (CDRH).
Нормативы: Соответствует CE / FCC. Соответствует требованиям европейской директивы на низковольтное оборудование.

Масса и габариты

Лабораторные системы: Оптическая скамья 950 мм: 950 мм x 550 мм x 610 мм (36кг). Оптическая скамья 1400 мм: 1400 мм x 550 мм x 610 мм (37кг).
Системы распыления: Оптическая скамья 950 мм: 950 мм x 550 мм x 650 мм (36кг). Оптическая скамья 1400 мм: 1400 мм x 550 мм x 650 мм (37kg).

Модуль

Источник питания: 100/240 В, 50/60 Гц
Температура хранения: От -20°C до +50°C
Рабочая температура (°C): От +15°C до +40°C
Влажность: Не более 80 % при температуре до 31 °C c линейным снижением до 50 % при температуре 40 °C Без конденсации
Степень защиты от внешних воздействий (IP): IP65 при обычном использовании

Примечания

*: Устанавливает максимально допустимое расстояние между дальним концом струи спрея и объективом приёмника Spraytec.
**: Зависит от линзы.
***: Относится к измерениям Dv50 латексных образцов, соответствующих стандартам NIST Зависит от образца
